Проект: Строительство многоквартирного жилого дома, г. Москва, д. Столбово.
Задача: Разработка электрооборудования индивидуального теплового пункта (ИТП) с обеспечением II категории надежности электроснабжения.

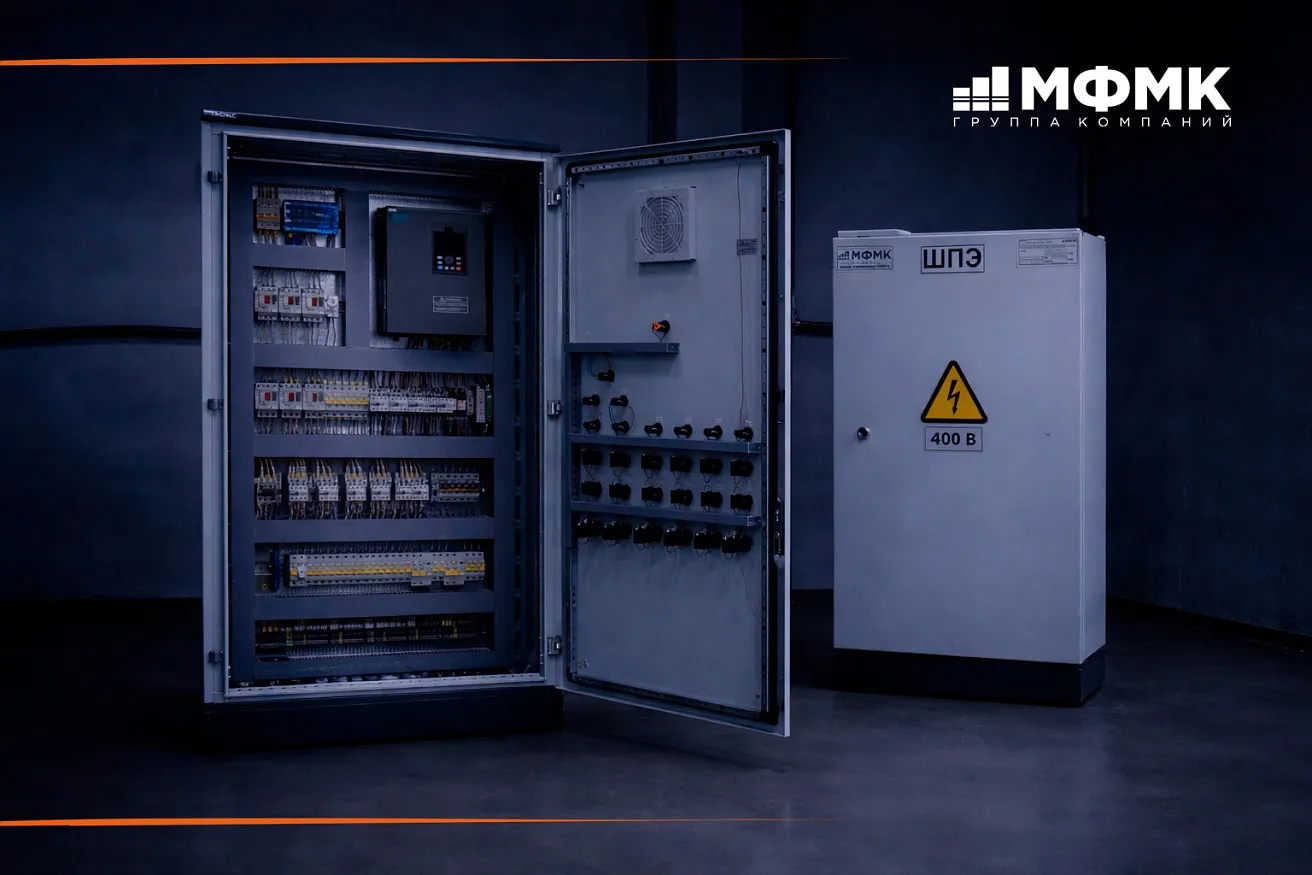

Решение: Спроектирован и изготовлен комплект шкафов: ВРУ-ИТП (АВР), ШПЭ (подключение ДГУ) и ШУ-ИТП (силовой и управления).
ВРУ-ИТП (вводно-распределительное устройство)
Два независимых ввода с автоматическим вводом резерва (АВР)
Контроль напряжения каждого ввода реле, исключающий ложное переключение при пропадании фазы.
Световая сигнализация наличия и включения вводов, удобная диспетчеризация.
ШПЭ (шкаф подключения дизель-генератора)
Реверсивный рубильник 100А позволяет оперативно переключить питание ИТП на ДГУ вручную или автоматически.
Готовность к резервированию без доработок: два кабельных ввода, изоляторы и клеммы под сечение до 25 мм².
ШУ-ИТП (щит силовой и управления)
Для насосов отопления (15 кВт):
– Частотный преобразователь с резервным режимом прямого пуска от сети. Отказ ПЧ не останавливает систему.
– Раздельные цепи «Сеть» и «ПЧ»: отдельные автоматические выключатели, контакторы, тепловые реле.
Итог: высокий уровень резервирования, безопасность обслуживания и готовность к работе при пропадании основного питания.
